物联网数据采集系统

功能简介

本系统通过物联网技术，采集设备的工作数据，帮助企业的管理者监测设备的工作状况和能耗状况，并在监测数据的基础上对单个或全部设备的利用率、运营效率、能耗使用、能耗成本等指标进行统计分析。

通过对监测数据的进一步多维度综合分析，为管理者发现跑冒滴漏提供数据；也为管理者判断设备能耗异常提供依据，从而对生产流程、设备参数等进行调整和优化，达到节能的目的。对大型机电设备，通过对设备工作时的电压、电流、震动等数据进一步多维度综合分析，对设备本身的健康状况可以早判断、早预防，避免重大故障发送，降低维修成本的同时，向客户提供稳定、可靠的服务。

本系统采用移动互联网技术把所有采集的数据汇聚到云端，用户可以通过智能手机、电脑等终端查看设备监测数据，并进行查询统计和数据分析。

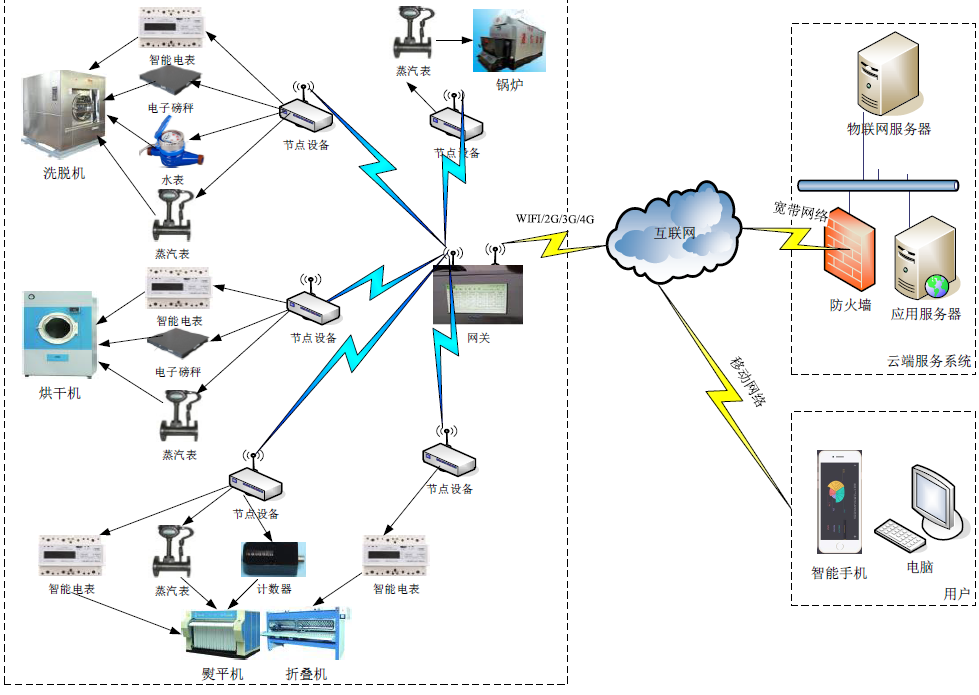

节点终端设备通过各种通信手段采集设备的数据，并通过LORA无线技术与网关进行通信；网关把多个节点终端设备采集的数据发送到云端服务器，并可以转发云端服务器下发的控制指令。系统结构如下图所示。

高可靠性：LORA无线模块采用军用的调制技术设计，可有效保障小数据量在复杂环境中的超远距离传输问题。而WIFI/GPRS DTU采用面向连接的TCP协议通信，避免了数据包丢失的现象，保证数据可靠传输。中心可以与多个采集点同时进行数据传输，互不干扰。
实时性强：WIFI/GPRS具有实时在线的特性，数据传输时延小，并支持多点同时传输，因此数据中心可以多个监测点之间快速，实时地进行双向通信，很好地满足系统数据采集、控制对实时性的要求。
建设成本低：使用LORA无线通信技术，解决了布线难题，可快速组网;再者WIFI或GPRS公网平台，无需建设网络，只需安装设备就即可，建设成本低，也免去了网络维护费用。

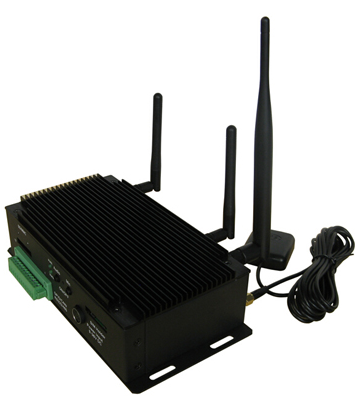

物联网网关，型号：HD-GW-L-[W/G]，W:WIFI，G:2G/3G/4G

网关通过WIFI或GPRS与云端服务器进行通信，通过LORA与无线采集终端进行通信。

可增加液晶触摸屏。

可本地存储数据。

 无线采集终端，型号：HD-DTU-L

采用LORA无线组网，灵活可靠功耗低。

带有5路UART，其中3路485（支持光电隔离）。

带有3路I2C，2路SPI。

带有15个GPIO。

可做3防。

 应用场景

远程自动抄表

用电节能应用

智能楼宇远程控制

设备能耗数据采集

云端服务系统软件

物联网服务器，设备接入和控制

业务服务器，采集的数据处理和分析

APP软件

设备工作数据查看

采集的数据查询、统计、分析

异常报警提醒

其他

专业温馨的技术支持

硬件功能可定制

软件功能可定制（固件、云端系统和APP）
